試驗方案：不銹鋼材料的拉伸試驗方案
試驗設(shè)備：三思泰捷拉力機CMT-4104
送檢單位：某航空機電有限公司
試驗夾具：旋轉(zhuǎn)楔形拉伸配銼刀塊
計算標(biāo)準(zhǔn)：GB/T 228.1-2010
試樣形狀：板材
試驗日期：2015-06-29
試驗速度：1mm/min
試樣寬度：12.5 mm
試樣厚度：0.06 mm
原始標(biāo)距：50 mm

求取參數(shù)：抗拉強度（Rm)、屈服強度、斷裂伸長率（At)、斷后伸長率

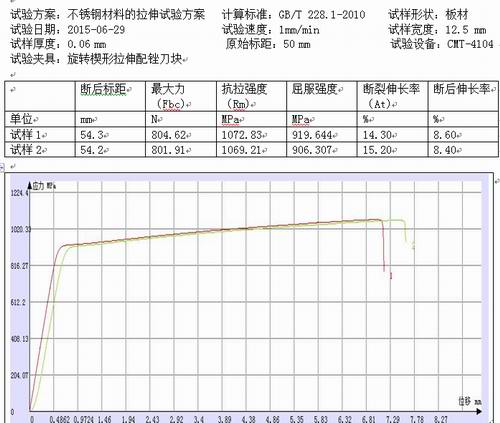

該客戶是一家主要從事航空配電系統(tǒng)、防火與滅火系統(tǒng)等航空電氣產(chǎn)品研發(fā)制造的高新技術(shù)企業(yè)，也是中國航空電器的發(fā)源地。該企業(yè)的產(chǎn)品廣泛應(yīng)用于航空、航天、運輸、煤炭、化工、石油、輕紡、建筑、食品、醫(yī)療、家電等多種領(lǐng)域。不銹鋼材料，通俗地說，不銹鋼就是不容易生銹的鋼，鋼在大氣、水等弱介質(zhì)中和硝酸等氧化性介質(zhì)中，其耐蝕性隨鋼中鉻含水量的增加而提高，當(dāng)鉻含量達(dá)到一定的百分比時，鋼的耐蝕性發(fā)生突變，即從易生銹到不易生銹，從不耐蝕到耐腐蝕。實際上一部分不銹鋼，既有不銹性，又有耐酸性(耐蝕性)。不銹鋼的不銹性和耐蝕性是由于其表面上富鉻氧化膜(鈍化膜)的形成。在眾多的工業(yè)用途中，不銹鋼都能提供今人滿意的耐蝕性能，此外，不銹鋼以其漂亮的外觀、耐腐蝕的特性、不易損壞的優(yōu)點，也越來越受到人們的青睞。此次該客戶委托我司做了不銹鋼材料的拉伸試驗方案，如下的試驗數(shù)據(jù)及參數(shù)是用我們?nèi)继┙莸睦C試驗得出的結(jié)果：
