公司名稱：某公司
材料名稱：彈簧鋼
執(zhí)行標(biāo)準(zhǔn)：GB/T228-2002
試樣參數(shù)：直徑11mm    標(biāo)距/跨距50mm
試驗(yàn)速度：5mm/min
試驗(yàn)方法：拉伸
引 伸 計：YYU-5050
夾    具：30T手扳式拉伸夾具
試驗(yàn)設(shè)備：彈簧鋼拉力試驗(yàn)機(jī) CMT6305
制樣要求：
試驗(yàn)方案：①選用CMT-6305試驗(yàn)機(jī)，配30T楔形拉伸夾具，Ф8-16夾塊；
②將試驗(yàn)機(jī)準(zhǔn)備好并裝上夾具及夾塊；
③測量試樣尺寸并安裝于夾具中；
④安裝引伸計并清零；
⑤設(shè)置5mm/min的速度運(yùn)行，直到試樣斷裂。

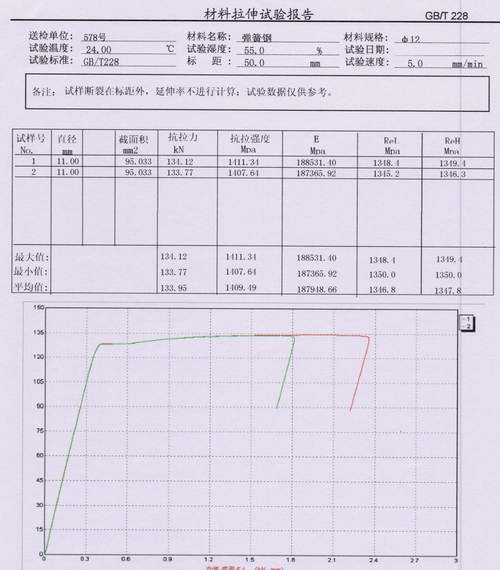

彈簧鋼拉伸試驗(yàn)報告內(nèi)容：①試樣尺寸            ②最大力         ③ 彈性模量（E）               ④ReH                      ⑤ReL                ⑥力值-變形曲線

參考：
彈簧在沖擊、振動或長期交應(yīng)力下使用，所以要求彈簧鋼有高的抗拉強(qiáng)度、彈性極限、高的疲勞強(qiáng)度。彈簧鋼應(yīng)具有優(yōu)良的綜合性能，如力學(xué)性能(特別是彈性極限、強(qiáng)度極限、屈強(qiáng)比)、抗彈減性能(即抗彈性減退性能，又稱抗松弛性能)、疲勞性能、淬透性、物理化學(xué)性能(耐熱、耐低溫、抗氧化、耐腐蝕等)。為了滿足上述性能要求，彈簧鋼具有優(yōu)良的冶金質(zhì)量(高的純潔度和均勻性)、良好的表面質(zhì)量(嚴(yán)格控制表面缺陷和脫碳)、精確的外形和尺寸。
